Solcellepanelmontering Rack

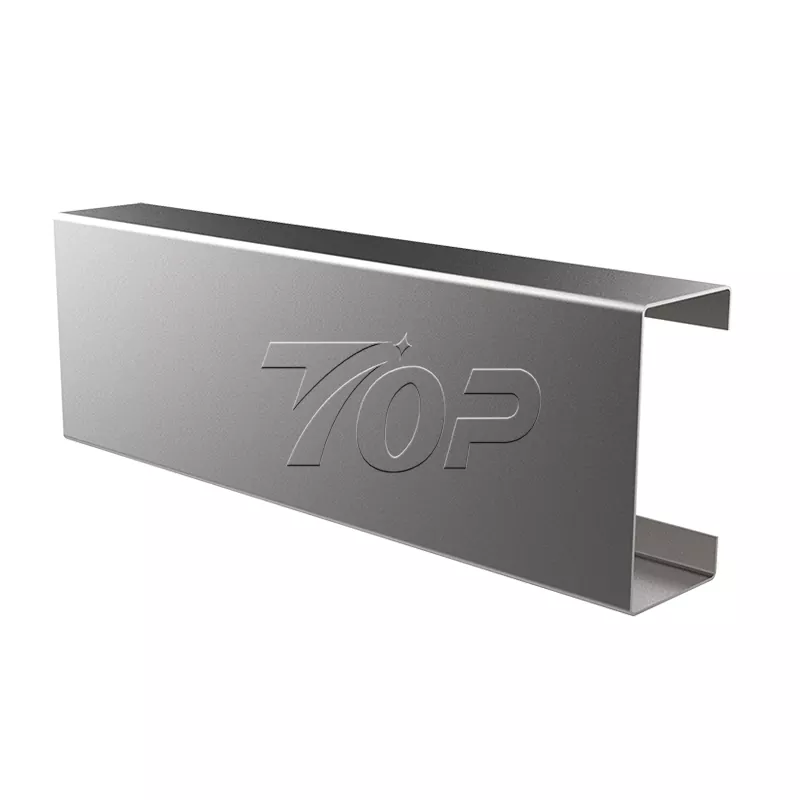

Topp energi designet og produsert C-formet solcellepanelmonteringstativ brukes hovedsakelig som det viktigste strukturelle materialet. Har et høy styrke-til-vekt-forhold. Dette solsystemet i bakken kan redusere vekten på hele støttesystemet og samtidig sikre tilstrekkelig bæreevne. De lettere parentesene er mer praktisk under transport og installasjon, samtidig som de reduserer kravene til lastbæringskravene til fundamentet.

Produktparametere

Høystyremateriale: Varmt dukkert galvanisert stål (HDG) eller anodisert aluminium gir utmerket korrosjonsmotstand og strukturell styrke med et levetid på mer enn 25 år.

Modulær design: Solcellepanelmontering Rack støtter rask montering og justering, kompatibel med en rekke solcellepanelstørrelser.

Vindmotstand: Gjennom optimalisert bakkemontering av solcelle rack strukturell design og fundamentfiksing, kan den motstå vindhastighet over 60 m/s, egnet for områder med høyt vind.

Fleksibel installasjonsvinkel: Støtt fast tiltvinkel (15 ° -60 °) eller sesongmessig justering for å maksimere effektproduksjonseffektiviteten.

Miljøvern og lite vedlikehold: Ingen behov for betongfundament, reduser forbrytelsesforurensning, lave vedlikeholdskostnader.

Installasjonsmodus

1 Forberedelse på installasjon

Nettstedskontroll: Kontroller flatheten på bakken og typen jord (ankerskruer eller betongfundamenter anbefales).

Verktøyliste: elektrisk bor, skiftenøkkel, nivå, monteringsmaskin for ankerskrue (valgfritt).

2 Installasjonsprosedyre

Foundation Fixation:

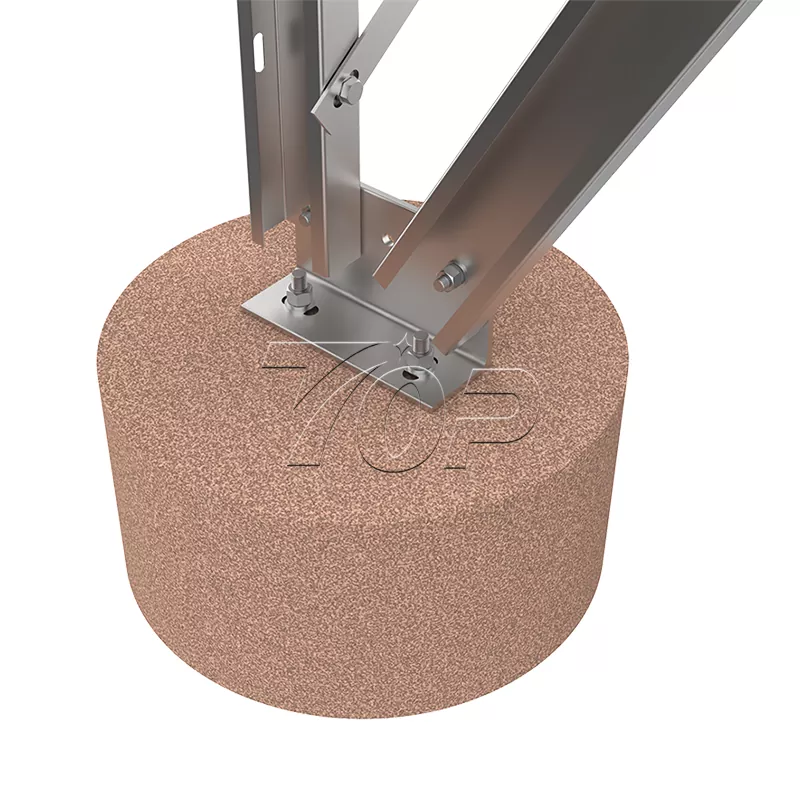

Hvis betongbaser brukes: hell betongbrygg med en dybde på minst 80 cm og sett inn støttebaserbolter.

Hvis du bruker ankerskruer (anbefalt): Skru skruene i bakken til designdybden (vanligvis 1,2-2m).

Støtteforsamling:

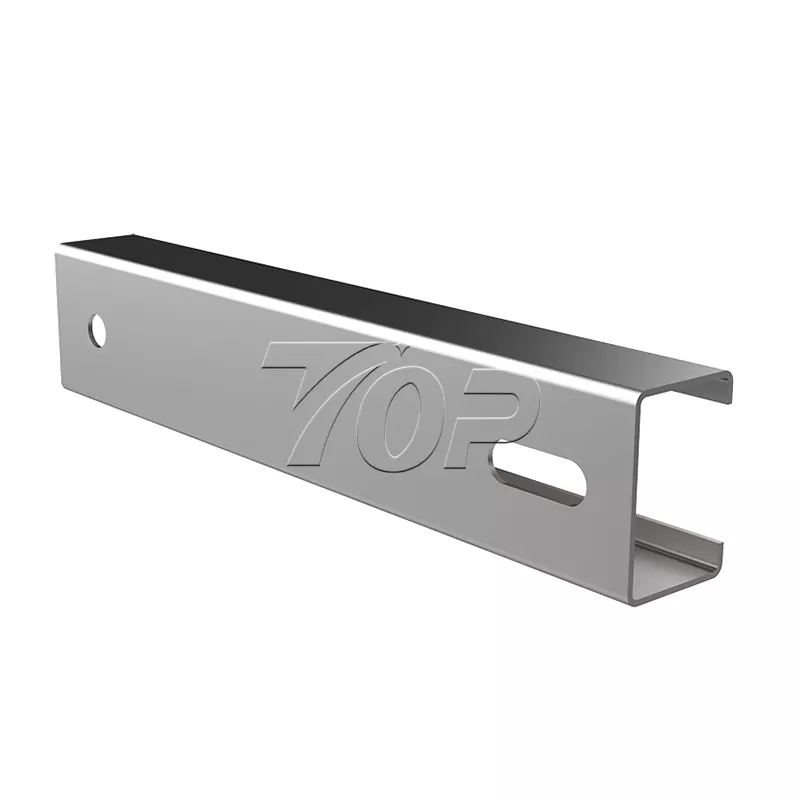

Fest den C-formede stålsøylen vertikalt på fundamentet og stram den med bolter.

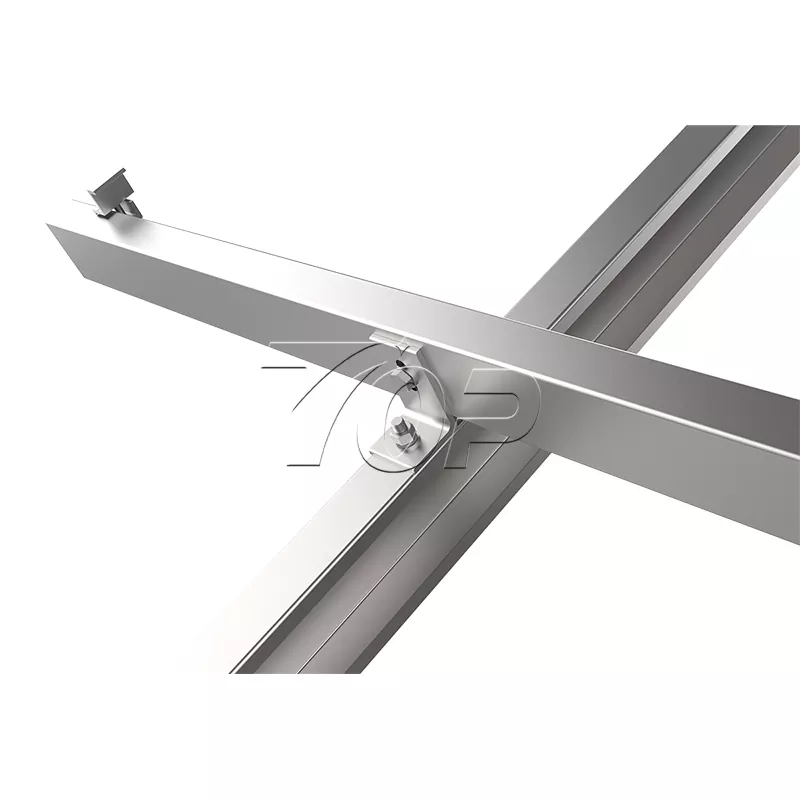

Installer tverrgående støttebjelker og diagonale bukseseler for å sikre at solcellepanelmonteringsstrukturen er nivå (kalibrer ved bruk av et nivå).

Installer solcellepaneler:

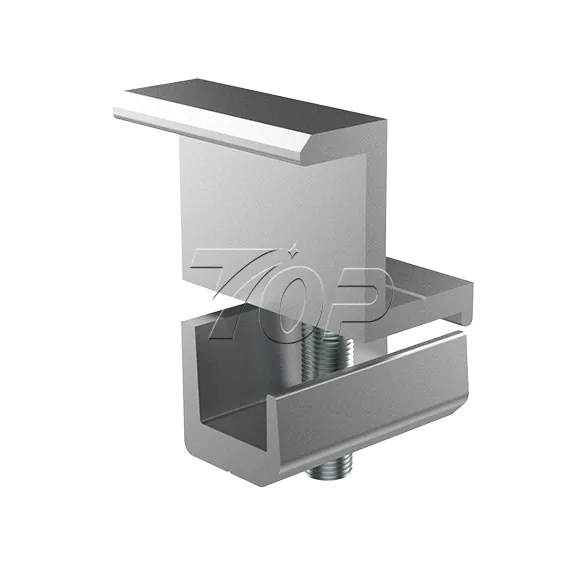

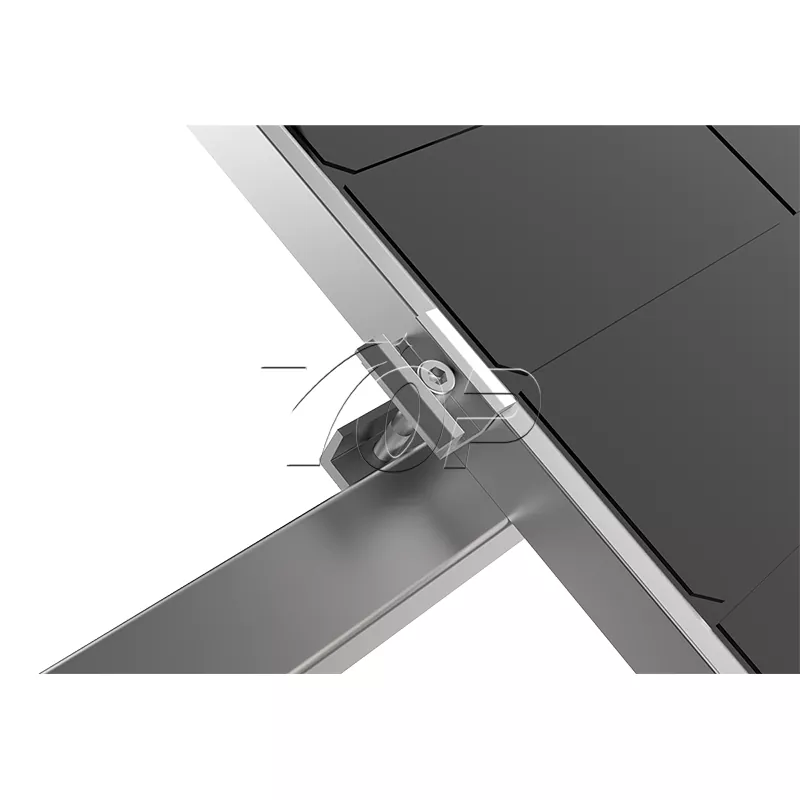

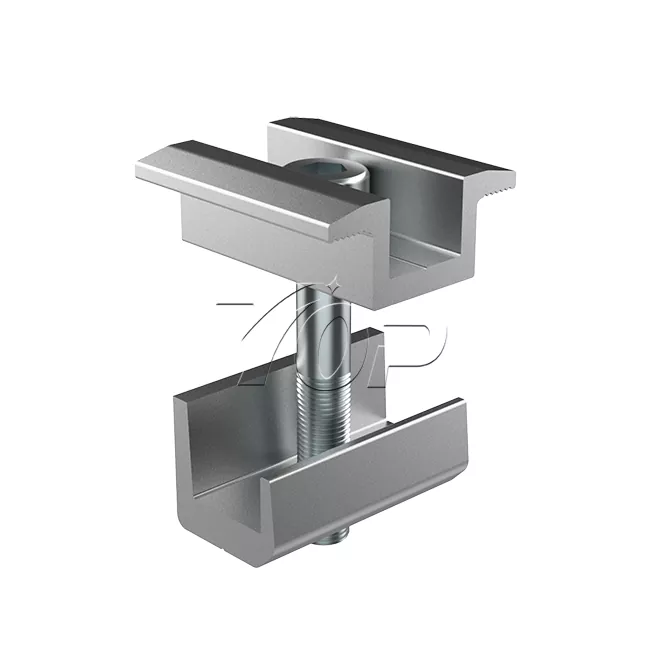

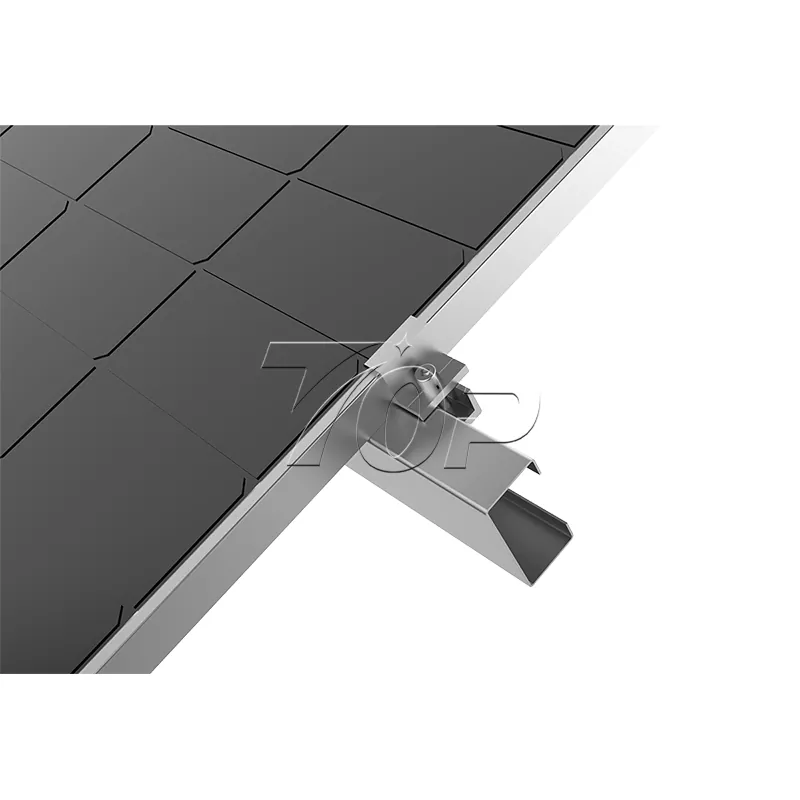

Solargepanelene er plassert på bjelken og fikset med klemfesting av aluminiumslegering for å sikre ensartet avstand (anbefalt avstand ≥10 cm for varmeavvisning).

Jording og inspeksjon:

Koble bakkekabelen til støttesystemet og testmotstanden (≤5Ω).

Fullstendig inspeksjon av bolt tetthet og strukturell stabilitet.

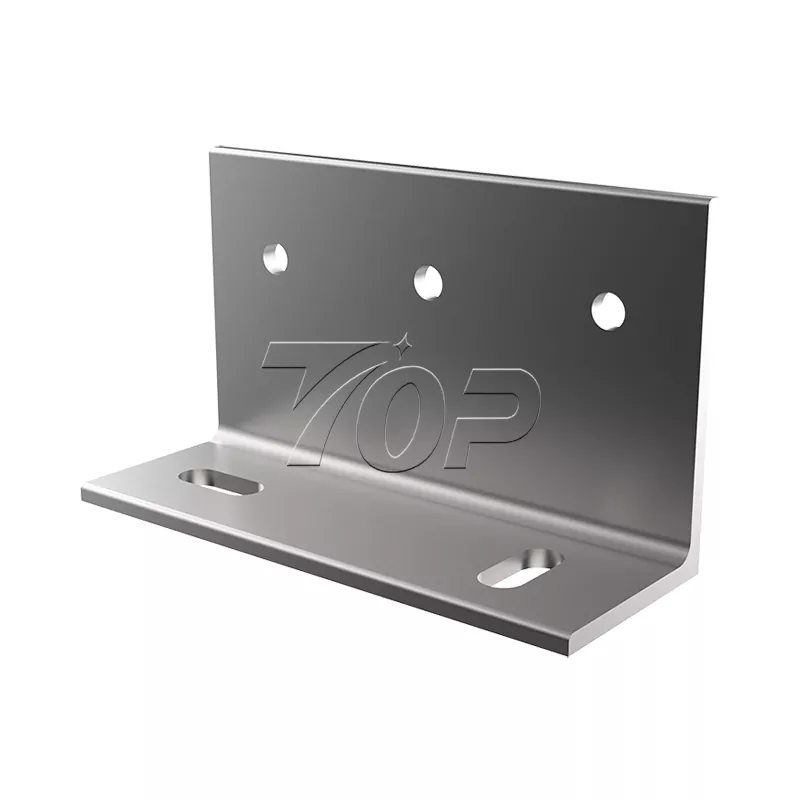

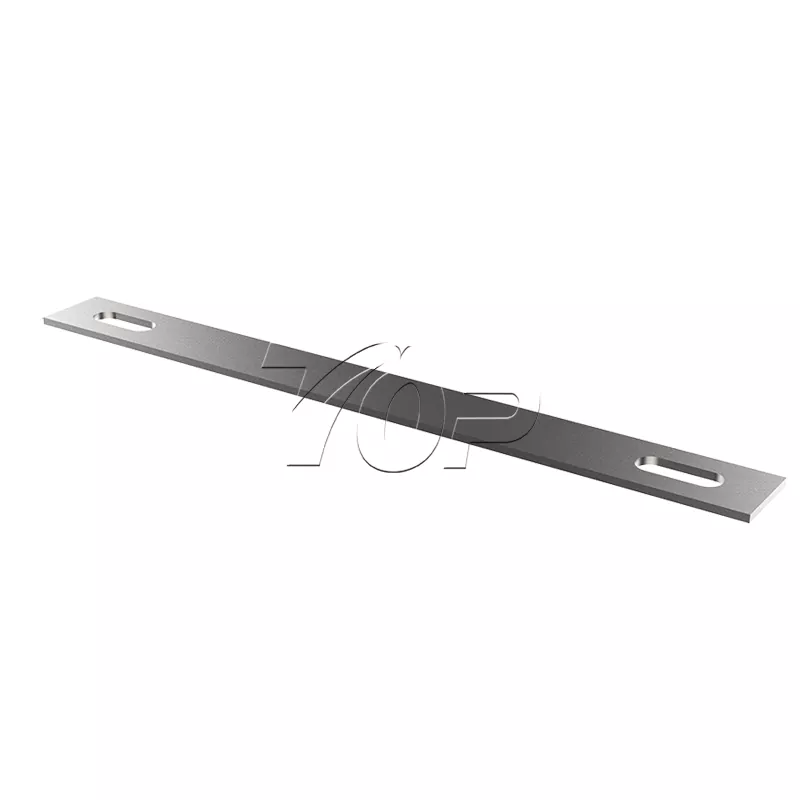

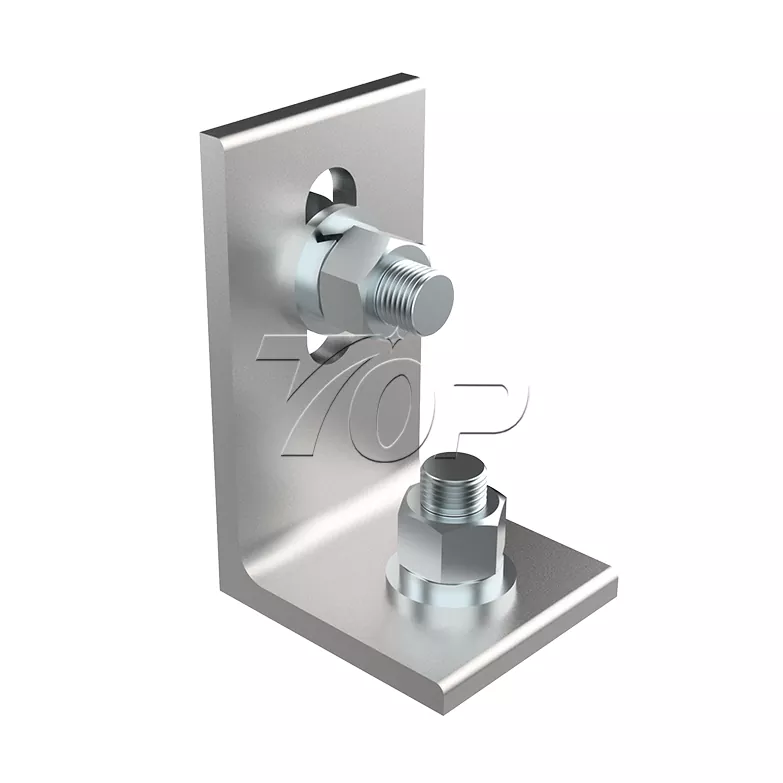

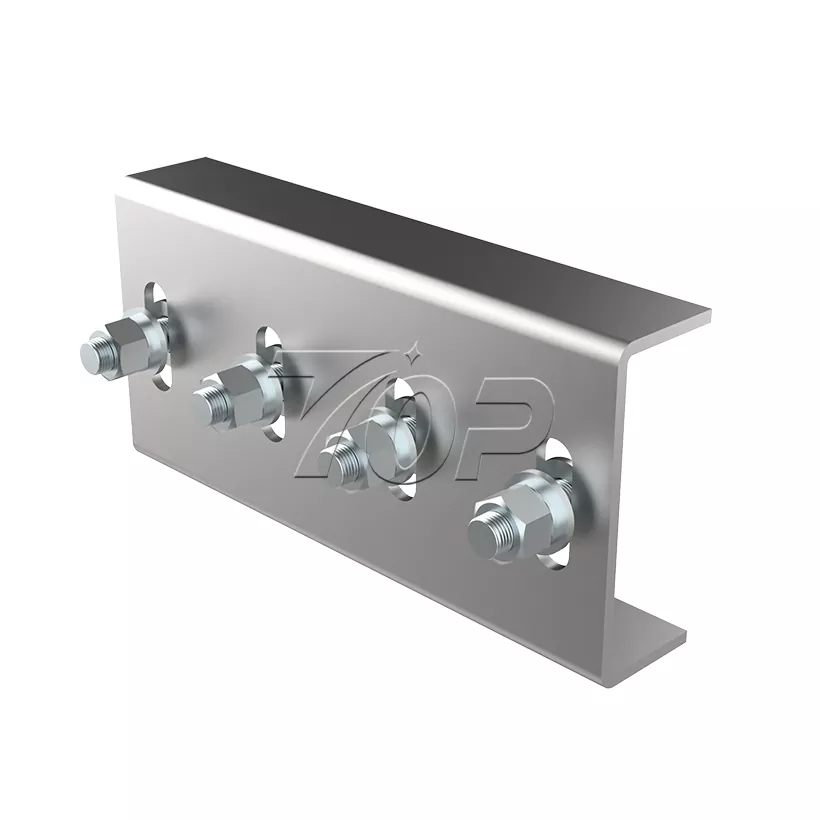

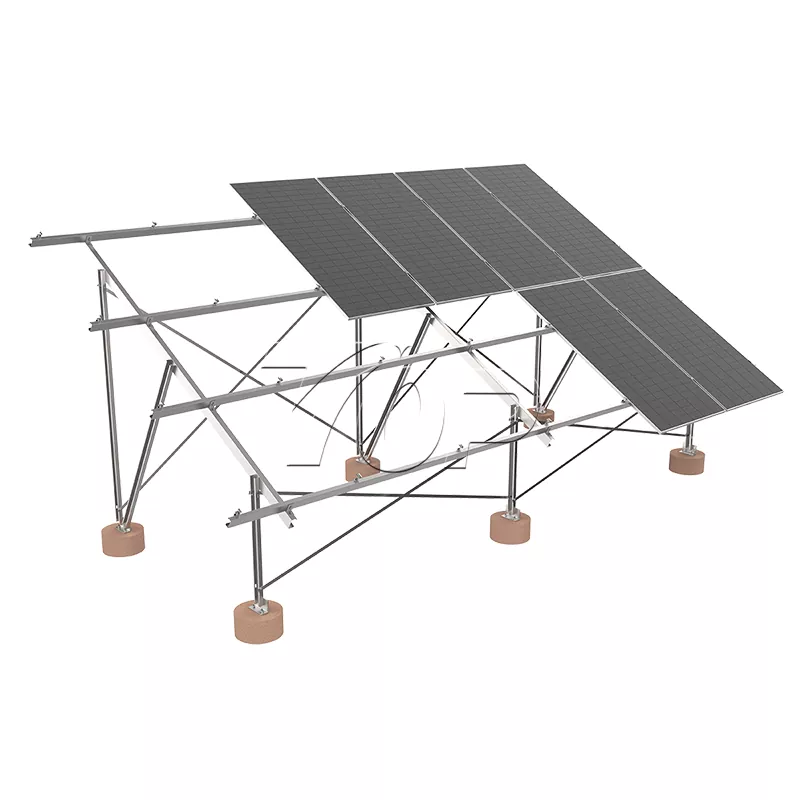

Produktshow

Produktapplikasjon
